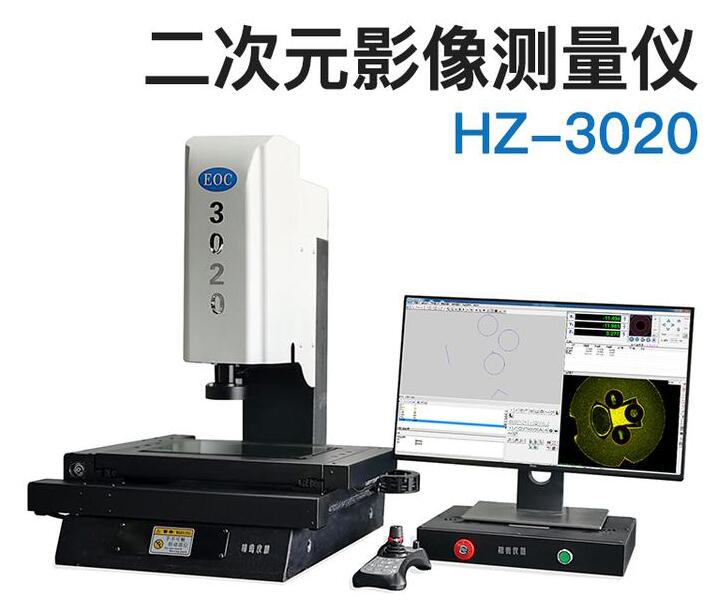

二次元.、二點五次元、三次元影像測量儀

1標準配備：

1．HZ3020本機一臺
2．桂林光學變焦物鏡0.7-4.5X
3．1/3彩色索尼忒工業專用CCD攝象機

5．專用2.5D影像測量軟件
6．使用說明書,產品合格證,
7．選配電腦一臺（主機+顯示器）

2規格參數

1 金屬尺寸：460*360mm
2 玻璃臺尺寸：350*250mm
3 運動行程：300*200mm
4 儀器重量：150KG
5 外形尺寸：600*660*1050mm
6 Z軸升降行程：150
7 工作距離：96mm
8  X Y Z數顯解析度：0.001（選配0.5um）
9  X、Y軸線性精度：（3+L/200）μm，Z軸重復精度5um ±2um 3. 影象系統
10 攝象機：彩色1/3″CCD

11 變焦物鏡倍率：0.7-4.5X
12 電視總倍率：20-120X
13 物方視場：14-2.2mm
14 表面照明：LED環形超亮冷光源（使用壽命長，不會引起被測物件變形）

15 輪廓照明：LED超亮圓形冷光源（使用壽命長，不會引起被測物件變形）

16 電       源： 220V(AC)  50Hz  30W

測量軟件 HZ-VMM2。2C

☆ 多點測量點、線、圓、弧、橢圓，提高測量精度。
☆ 座標平移和座標擺正，測量更加方便快捷，提高測量效率。
☆ 方便快捷元素組合功能，用戶只需簡單點選圖形就可組合出點、線、圓、距離、角度

☆ 巨集指令，同一種工件批量測量更加方便快捷，提出高測量效率。
☆ 測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。
☆ 測量數據可發送到Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，各種參數。

☆ 多種語言界面切換。
☆ 記錄用戶程序、編輯指令、教導執行�！� 元素測量：多點測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧。
☆ 元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。
☆ 元素預置：點、線、圓、弧。
☆ 圖形處理：座標平移，工件擺正
☆ 圖形放大，圖形縮小，圖形平。
☆ 任意軸擺正，座標系重置。移，圖形打印圖形選中，取消選中，圖形刪除。
☆ 設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。
☆ 設置影像的灰度，飽和度，對比度，影像保存為BMP格式。
☆ 多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。
☆ 影像支持S端子輸入；影像大小640*480mm。

配置清單：
